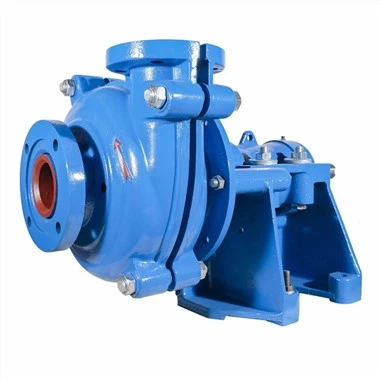

De la garniture de presse-étoupe aux joints mécaniques : l'évolution de la technologie d'étanchéité d'arbre de pompe à gravier
Nous avons été confrontés à un phénomène récurrent sur les sites miniers et les travaux de dragage : le courant du moteur d'une pompe à gravier oscille de manière erratique, les harmoniques augmentent, mais le moteur lui-même fonctionne bien. Remontez-le en amont et le coupable revient presque toujours à la garniture mécanique. Le passage de la garniture aux garnitures mécaniques n'est pas seulement un saut dans la technologie d'étanchéité -, il modifie fondamentalement les caractéristiques de charge de la pompe et la signature de qualité d'énergie. De notre point de vue, en regardant cette évolution, il est beaucoup plus facile de comprendre pourquoi une bonne pompe commence à protéger votre réseau électrique directement au niveau de la garniture mécanique.
L'ère des emballages scellés : simple, rudimentaire, sujette aux problèmes-
Les premières pompes à gravier fonctionnaient presque exclusivement sur le compactage. L'idée est très simple : placez des bagues de graisse- ou de garniture tressée imprégnée de graphite-dans la boîte à garniture où l'arbre sort du carter, serrez un presse-étoupe et laissez la compression contre le manchon de l'arbre retenir la boue. C'est bon marché, facile à remplacer et pendant longtemps, c'était le seul jeu en ville.
Mais l’emballage comporte une dure vérité. Pour l’empêcher de brûler, vous devez laisser couler une petite quantité de boue pour lubrifier et refroidir l’emballage. Avec des boues granuleuses et abrasives, cela signifie un flux continu de particules récurant le manchon de l'arbre. Passez devant l'une de ces pompes et vous trouverez généralement une flaque de lisier sous la boîte à garniture -, la carte de visite d'un goutte-à-goutte qui ne s'arrête jamais. Au-delà du désordre, il existe un problème plus sournois : si cette boue migre le long de l'arbre jusqu'au boîtier de roulement ou aux enroulements du moteur, elle ronge l'isolation, accélère l'usure des roulements et ouvre la voie à une panne du moteur.
Du point de vue de la qualité de l’énergie, un joint d’étanchéité est par nature une charge instable. Vissez le presse-étoupe trop serré et la garniture tourne à sec contre le manchon - la charge du moteur saute, le courant grimpe et le gaspillage d'énergie augmente. Reculez-le d'un cheveu, les fuites s'accumulent et l'usure inégale des manchons déclenche souvent des vibrations. Cette traînée mécanique à bascule atterrit directement sur la forme d'onde actuelle, généralement sous la forme d'une distorsion harmonique visible et d'un déséquilibre de phase. Nous avons observé de nombreuses formes d'onde dans nos enregistrements de surveillance : ce qui ressemble à première vue à une variation de charge de processus s'avère n'être rien d'autre qu'un changement d'étanchéité du presse-étoupe. À ce moment-là, vous réalisez que le sceau joue un rôle bien plus important dans les problèmes de pouvoir que vous ne l’auriez jamais imaginé.
L’arrivée des garnitures mécaniques : une mise à niveau fondamentale
À mesure que les pressions de pompage augmentaient et que les règles environnementales se renforçaient, les limites du conditionnement sont devenues impossibles à ignorer. Les garnitures mécaniques sont entrées en service dans les pompes à gravier et marquent un véritable tournant dans la philosophie de l'étanchéité des arbres. Au lieu de compter sur quelqu'un pour écraser la garniture contre un manchon, une garniture mécanique utilise une paire de faces rodées avec précision - perpendiculaires à l'arbre - généralement un anneau fixe en alliage dur ou en carbure de silicium et un anneau rotatif en carbone ou en carbure de silicium - maintenus ensemble par la force du ressort et la pression du processus. Le petit espace entre eux maintient le lisier à l’intérieur.
Ce seul changement transforme effectivement les « fuites acceptables » en « micro-fuites contrôlées ou aucune fuite visible ». Pour ceux d’entre nous qui travaillent dans le monde de la qualité de l’énergie, le plus important est de savoir à quel point le profil de couple devient plus fluide. Les faces du joint reposent sur un mince film fluide, produisant une friction faible et stable - pas plus de comportement serré-puis-lâche. Le courant RMS s'équilibre, le contenu harmonique diminue sensiblement et les pics de courant au démarrage et en fonctionnement régulier sont atténués. Nous avons comparé les données de puissance avant-et-après plusieurs rénovations de pompes à gravier : après le passage à une garniture mécanique à cartouche dans des conditions de processus identiques, l'amplitude de fluctuation du courant a généralement diminué de plus de 30 % et le rendement du moteur a légèrement augmenté.
Bien sûr, les conditions des pompes à gravier- sont brutales, et une garniture mécanique nue ne peut pas simplement être déposée et oubliée. Dans la pratique, les conceptions ont évolué vers des garnitures mécaniques tandem ou doubles avec chasse d'eau externe. De l'eau propre est introduite dans la chambre d'étanchéité sous pression positive, empêchant les particules abrasives d'atteindre les faces du joint. C'est une stratégie de protection presque inimaginable à l'ère de l'emballage. Il déplace l'usure la plus importante du manchon d'arbre vers des bagues d'étanchéité remplaçables, prolongeant ainsi la durée de vie globale et épargnant l'arbre lui-même. Mieux encore, la chasse d'eau évacue la chaleur beaucoup plus efficacement, maintenant les températures de fonctionnement à long terme basses et réduisant le risque de grillage du moteur dû à une surchauffe.
La logique de la qualité de l’énergie derrière l’évolution
En apparence, le conditionnement-à-mécanique est une mise à niveau du contrôle des fuites-. En dessous, il réécrit le schéma de perte mécanique de la pompe et la stabilité de son transfert de puissance. Sur une mine ou une drague avec plusieurs pompes partageant un transformateur étanche, la surtension de démarrage et l'injection harmonique de chaque pompe se répercutent dans l'ensemble du système. Le frottement vague et imprévisible de l'emballage peut gaspiller silencieusement 5 à 10 % d'énergie en plus et accumuler des harmoniques de basse fréquence-sur le bus, rendant le comportement des batteries de condensateurs-instable et imprévisible. Une garniture mécanique transforme cette limite de perte floue en quelque chose de propre et contrôlable, rapprochant ainsi la pompe d'une charge linéaire et ordonnée. Nous l'avons vu maintes fois validé par les analyseurs de qualité d'énergie que nous fournissons : lorsque chaque pompe d'un site passe aux garnitures mécaniques, le facteur de puissance du bus se stabilise et les événements de scintillement de tension diminuent.
Rien de tout cela ne signifie que les garnitures mécaniques sont une solution permanente. Des faces usées, un débit de rinçage interrompu ou la pénétration de particules tueront toujours un joint, déclencheront des vibrations anormales et saliront à nouveau la qualité de l'énergie. L'avantage est que ces pannes apparaissent généralement tôt - sous la forme de petites fluctuations de courant ou d'harmoniques de vibration à des fréquences spécifiques - et cela est entièrement détectable grâce à la surveillance en ligne. Nous recommandons systématiquement de placer un enregistreur de qualité d'énergie portable ou fixe sur l'alimentation de la pompe, en utilisant les tendances harmoniques et les changements d'enveloppe de courant-pour lire l'état des joints, transformant ainsi la réparation réactive en maintenance prédictive.
Avec le recul, un sceau d'emballage est comme un vieil artisan dur et brutal : il a fait le travail de la manière la plus directe et a laissé beaucoup à regretter. Une garniture mécanique ressemble davantage à un ingénieur de précision, construisant un assemblage fiable et standardisé à partir de faces rodées, d'un film fluide et d'un plan affleurant. Pour les utilisateurs de pompes à gravier, c'est bien plus qu'une simple réparation de fuite - c'est un investissement sérieux dans de meilleures conditions de fonctionnement du moteur et une qualité d'énergie plus stable. Et ce que nous faisons, c'est vous offrir la visibilité, grâce à la surveillance, pour voir les véritables changements de paramètres électriques-que chaque changement de joint apporte - afin que vous puissiez tirer le meilleur parti de chaque kilowatt-heure.
